Во електроенергетските системи,струјни трансформаториа напонските трансформатори најчесто се користат за да се обезбеди безбедно и точно мерење и контрола на струјата и напонот. Иако овие два уреди се преклопуваат во функција, тие имаат значителни разлики во дизајнот, принципите на работа и сценаријата за примена.

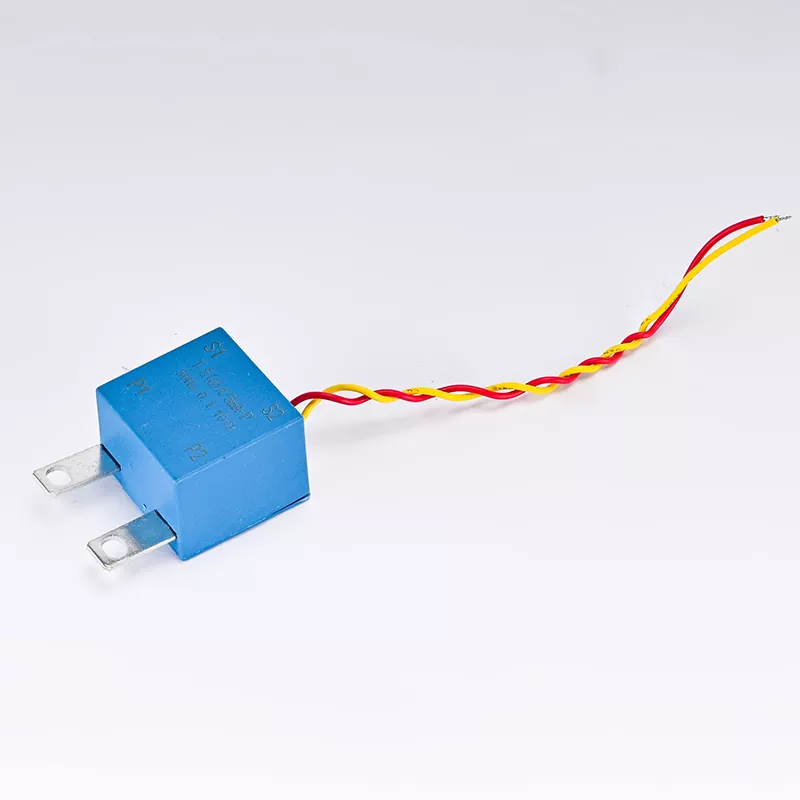

Во принцип, струен трансформатор (КТ) е уред кој претвора големи струи во мали струи и работи врз основа на принципот на електромагнетна индукција. Во електроенергетските системи, КТ често се користат за мерење на големи струи за заштита и контрола на кола. Примарното намотување на КТ е директно поврзано во серија во колото, додека секундарното намотување е поврзано со мерниот инструмент или заштитниот уред. Кога струјата поминува низ примарната страна, на секундарната страна се генерира соодветна струја според принципот на електромагнетна индукција. Напонски трансформатор (VT) е уред кој го претвора високиот напон во низок напон, исто така врз основа на принципот на електромагнетна индукција. VT се користат за мерење на високи напони во електроенергетските системи за да се обезбеди безбедност и точност. Примарното намотување на VT е поврзано паралелно во колото, додека секундарното намотување е поврзано со мерниот инструмент или заштитниот уред. Кога има напон на примарната страна, се генерира соодветен напон на секундарната страна според принципот на електромагнетна индукција.
Двајцата имаат различни цели за мерење.Струјни трансформаториглавно се користат за мерење на струјата за следење и заштита на електроенергетските системи. Тие можат да се користат за мерење на струја, мерење на енергија, заштита од краток спој и заштита од преоптоварување. Излезната струја на КТ обично е стандардизирана на 5 ампери или 1 ампер за да биде компатибилна со стандардни мерни инструменти и заштитни уреди.
Напонските трансформатори главно се користат за мерење на напон за следење и заштита на електроенергетските системи. Тие можат да се користат за мерење на напон, мерење на енергија, следење на изолацијата и заштита од пренапон. Излезниот напон на VT обично е стандардизиран на 100 волти или 100/√3 волти за да биде компатибилен со стандардните мерни инструменти и заштитните уреди.
Двајцата имаат различни фокуси на дизајнот. Струјните трансформатори треба да ја земат предвид безбедноста на струјата при дизајнирање. Бидејќи КТ се директно поврзани во серија во колото, тие мора да бидат способни да ја издржат струјата на куса врска во колото. Примарната страна на КТ обично е дизајнирана со поголема површина на пресек за да се намали отпорот и загубата на топлина додека се обезбедува безбедно работење при услови на краток спој.
Напонските трансформатори треба да ја земат предвид безбедноста на напонот при дизајнирање. Бидејќи VT се поврзани паралелно во колото, тие мора да бидат способни да издржат над напони во колото. Вообичаено постои изолација со висока јачина на изолација помеѓу примарната и секундарната страна на VT за да се обезбеди безбедно работење во услови на висок напон. Во полето на примена, струјните трансформатори се широко користени во различни врски на електроенергетскиот систем, вклучувајќи електрани, трафостаници и дистрибутивни мрежи. Тие можат да се инсталираат на опрема како што се далноводи, трансформатори и мотори за следење и заштита на оваа опрема од преоптоварувања и кратки кола. Напонските трансформатори исто така се широко користени во различни врски на електроенергетскиот систем, особено во ситуации кога високите напони треба да се мерат и контролираат. Тие можат да се инсталираат во трафостаници и дистрибутивни мрежи за следење и заштита на електроенергетските системи од прекумерен напон и дефекти на изолацијата.
Во однос на грешката, наструен трансформаторгрешката главно доаѓа од влијанието на магнетната сатурација и секундарното странично оптоварување. Со цел да се намали грешката, КТ обично се дизајнира со поголема магнетна пропустливост и помал секундарен страничен отпор. Точноста на КТ обично е помеѓу 0,2% и 0,5%, што е доволно за повеќето апликации на електроенергетскиот систем. Грешката на напонскиот трансформатор главно доаѓа од влијанието на магнетната сатурација и секундарното оптоварување, како и загубата на изолација помеѓу примарната и секундарната страна. За да се намали грешката, VT обично се дизајнира со висока магнетна пропустливост и низок секундарен отпор, а се користат материјали со висока јачина на изолација. Точноста на VT обично е помеѓу 0,2% и 0,5%, што е доволно за повеќето апликации на електроенергетскиот систем.
Во однос на барањата за инспекција за одржување, одржувањето на струјниот трансформатор обично вклучува проверка на врските на примарната и секундарната страна и обезбедување дека КТ не е магнетно заситен или оштетен. Калибрацијата на КТ обично се изведува по инсталацијата и при редовно одржување за да се обезбеди точност на мерењето. Одржувањето на напонскиот трансформатор обично вклучува проверка на приклучоците на примарната и секундарната страна и обезбедување дека VT не е магнетно заситен или оштетен. Калибрацијата на VT обично се изведува по инсталацијата и при редовно одржување за да се обезбеди точност на мерењето.
