Релеите што се закопчуваат се ефективен и ниско-енергетски метод за одржување на состојбата на прекинувачот.Релеи за заклучувањекористат краток импулс за да се префрлат состојбите и да останат во нивната крајна положба без постојана енергија, за разлика од традиционалните релеи на кои им е потребен постојан извор на напон за да ја одржат својата состојба. Ефективната контрола на релето за заклучување се испитува во овој напис.

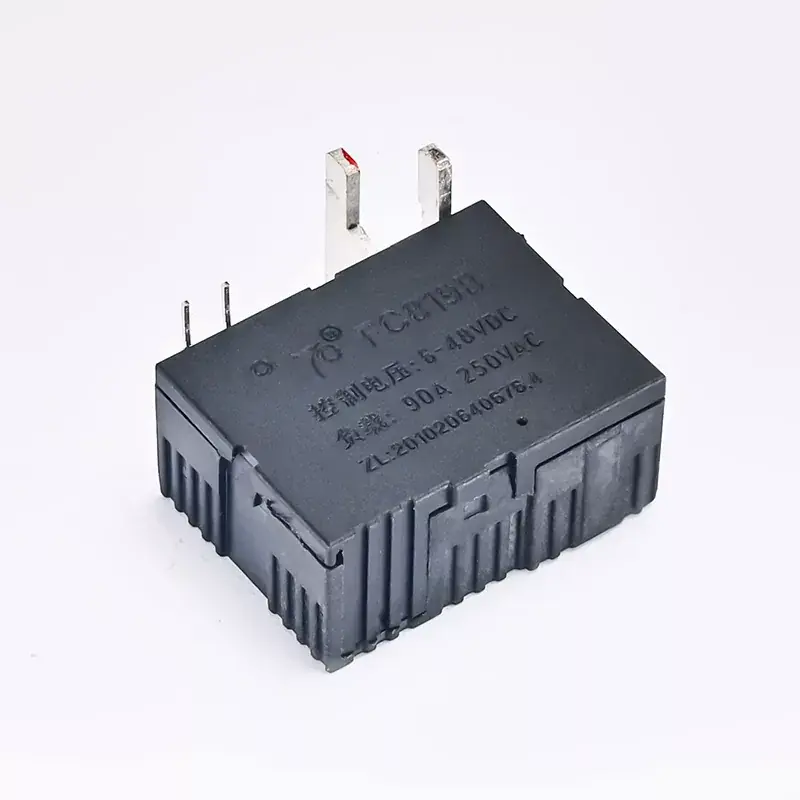

Откако ќе се активира, релето за заклучување - исто така познато како бистабилно реле - ја задржува својата позиција дури и кога е исклучено напојувањето. Поставувањето и ресетирањето се неговите две стабилни состојби. Контролните импулси предизвикуваат релето да се префрла помеѓу овие состојби.
Контролирање ареле за заклучувањезависи од неговиот тип - со една намотка или со двојна намотка.
1. Контролирање на реле за прицврстување со еден калем
Релето за заклучување со еден калем работи со наизменични импулси на поларитет:
- Поставување на релето (Состојба на вклучено): Со примена на пулс на позитивен напон се напојува серпентина и се поместуваат внатрешните контакти во поставената положба.
- Ресетирање на релето (исклучена состојба): Примената на пулс на негативен напон (или пулс на обратен поларитет) ги поместува контактите назад во положбата за ресетирање.
За да контролирате реле за заклучување со еден калем, можете да користите:
- Коло H-мост: За да се префрли поларитетот на напонот што се применува на серпентина.
- Микроконтролер (MCU) со двојни излези: еден излез обезбедува позитивен импулс, а друг негативен пулс.
2. Контролирање на реле за прицврстување со двојна намотка
Релето за заклучување со двојна намотка има две посебни намотки - еден за поставување и еден за ресетирање:
- Поставување на релето (Состојба на вклучено): Краток пулс на „подесениот“ калем ги поместува внатрешните контакти во положбата ВКЛУЧЕНО.
- Ресетирање на релето (исклучена состојба): Краткиот пулс на серпентина „ресетирање“ ги поместува контактите назад во положбата OFF.
За да го контролирате релето за заклучување со двојна намотка, можете да користите:
- Прекинувачи со копче: Еден прекинувач за поставената калем и друг за серпентина за ресетирање.
- Излези на микроконтролер: програмирани да испраќаат пулс до правилната намотка кога е потребно.
- Преклопно коло на транзистор или МОСФЕТ: За придвижување на релеи со повисок напон/струја од контролни извори со мала моќност.
- Енергетска ефикасност: Правилната контрола обезбедува минимална потрошувачка на енергија.
- Доверливост: Користењето на правилната техника на префрлување спречува дефект на релето.
- Интеграција: Лесно се интегрира со системи за автоматизација и микроконтролери.

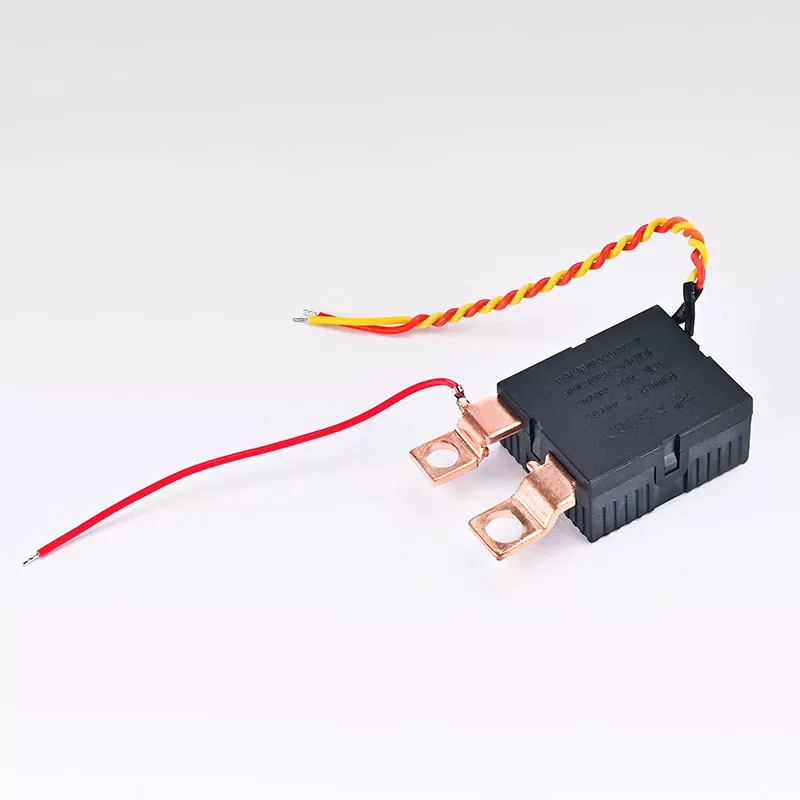

Неколку индустрии користат релеи за заклучување, вклучувајќи:
Паметното осветлување и апликациите за заштеда на енергија се примери за домашна автоматизација.
Индустриска контрола: Ефективното префрлување е неопходно за автоматизирани системи и машини.
Телекомуникации: Мерки за заштеда на енергија и насочување на сигналот.
Автомобилската електроника вклучува уреди што работат на батерии, како што се контролите на електричните прозорци.
Познавајќи го типот на лзакачено релеи користењето на соодветниот механизам за префрлување се од суштинско значење за негово контролирање. Обезбедувањето соодветна контрола овозможува доверливо и ефективно работење во различни апликации, без разлика дали се користи H-Bridge, микроконтролер или рачни прекинувачи.
